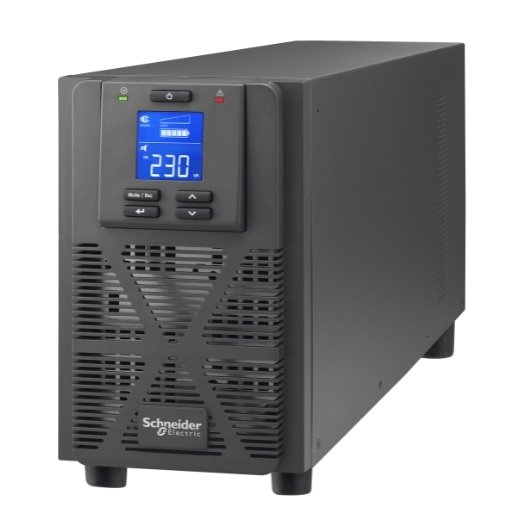

施耐德ups电池连接方法



1、UPS电池的红色极注是正极，黑色的是负极，蓄电池在电池盒里是串联的，就是说一个电池的正极连另一个电池的负极。

2、照这样连法，最后会剩下一正一负两条引出线，接蓄电池放电端口，注意要一一对应起来，一般左正右负，连接时注意电池短路。

3、短时间内UPS蓄电池进水是不会影响电池性能的，水是弱电解质，导电性能很弱，不过一定要立刻擦干，否则会氧化极注，使电池极注脱落，造成电池损坏。

4、更换UPS电池线倾向原公司服务站或经销商购买原材料，以避免因容量不足而造成发热或大火，引起火灾。

5、不能用火对UPS蓄电池或电池组进行处理，否则会爆炸伤人，勿损坏或打开电池，电池溢出的电解液，具有很强的毒性，对人体有害，避免电池正负极短路，否则会引起火灾或电机。



UPS外接电池连接方法

1、UPS外接电池主机功率选型依据：功率=负载/功率因数（一般按0.8计）

2、长机配置UPS电池算法如下：

计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）

注：P→UPS电源的标称输出功率

cosф→UPS电源电池的输出功率因数（工频机一般为0.8）

η→UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）

E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.67V）

N→每组电池的数量

根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：

电池组的标称容量=I最大/C

算出电池的标称容量。

由于使用E临界———UPS电池的最低临界放电电压值，所以会导致所要求的UPS电池组的安时容量偏大的局面。按目前的使用经验，实际电池组的安时容量可按下面公式计算：

实际电池容量（AH）=电池组的标称容量*0.8



二、ups电池原理



在线式　在线式UPS（On-Line UPS）的运作模式为“市电和用电设备是隔离的，市电不会直接供电给用电设备”，而是到了UPS就被转换成直流电，再兵分两路，一路为电池充电，另一路则转回交流电，供电给用电设备，市电供电品质不稳或停电时，电池从充电转为供电，直到市电恢复正常才转回充电，“UPS在用电的整个过程是全程介入的”。其优点是输出的波型和市电一样是正弦波，而且纯净无杂讯，不受市电不稳定的影响，可供电给“电感型负载”，例如电风扇，只要在UPS输出功率足够的前题下，可以供电给任何使用市电的设备。



后备式又称为非在线式不间断电源（Off-Line UPS），它只是“备援”性质的UPS，市电直接供电给用电设备也为电池充电（Normal Mode），一旦市电供电品质不稳或停电了，市电的回路会自动切断，电池的直流电会被转换成交流电接手供电的任务（Battery Mode），直到市电恢复正常，“UPS只有在市电停电了才会介入供电”，不过从直流电转换的交流电是方波，只限于供电给电容型负载，如电脑和监视器。



在线互动式工作原理

线上交错式又称为线上互动式或在线互动式（Line-Interactive UPS），基本运作方式和离线式一样，不同之处在于线上交错式虽不像在线式全程介入供电，但随时都在监视市电的供电状况，本身具备升压和减压补偿电路，在市电的供电状况不理想时，即时校正，减少不必要的“Battery Mode”切换，延长电池寿命。
